Multimedia & Motor Driver Shield 32
ESP32-CAM 的專用擴展板 （簡稱 MMShield32），能讓您輕鬆享受智能 AI、物聯網、多媒體、機器人的創作樂趣。
發揮創意，不容錯過
ESP32-CAM 開發板以 ESP32 為核心並加入 OV2640 鏡頭模組，可廣泛應用於各種 AIoT 情境，像是家用智能設備、網路攝影機、工業自動化、QR Code 掃描等…。然而，目前坊間的 ESP32 擴展板絕大部分都不支援 ESP32-CAM 開發板，僅少數可支援帶鏡頭的 ESP32 版本，且功能也經常受限，不易發揮廣大 Maker 的創意思維。
因此，本公司特別研發了 Multimedia & Motor Driver Shield，它是 ESP32-CAM 的專用擴展板（簡稱 MMShield32），能讓您輕鬆享受智能 AI、物聯網、多媒體、機器人的創作樂趣。
支援四路電機
獨立控制四顆馬達正/逆轉以及轉速
支援八路舵機
獨立電源，可使用標準舵機
支援 I2S 音訊
I2S 介面麥克風或音訊放大器模組
支援 I2C 顯示
OLED 顯示器
寬電壓設計
7~12V 主電源
內建下載器
不須額外使用 USB to TTL 下載器
板內 3A 供電
確保 ESP32-CAM 主板運作可靠
佈局合理
各模組插座不相互干擾
電源
- 使用兩顆 18650 電池串聯，提供 8.4V 電壓作為主電源。
- 擴展板上面有電壓調整旋鈕，可調整 ESP32-CAM 的輸入電壓，建議值為 5~6V。
- 可直接驅動微型八路舵機，若使用標準舵機，可移除 Jumper 後再外接 5V 電源獨立供電。
應用情境
- 結合 INMP441 麥克風和 MAX98357A 喇叭功放模組，可實作大聲公或變聲器。
- 使用 INMP441 麥克風模組實作錄音機。
- 使用 MAX98357A 喇叭功放模組實作音樂播放機。
- 透過 ESP32-CAM 的 WiFi 裝置和 MAX98357A 喇叭功放模組，可實現網路收音機。
- 整合 OV2640 鏡頭模組和 Cloud Computing 雲端運算，可對 AI 影像辨識結果作反饋。

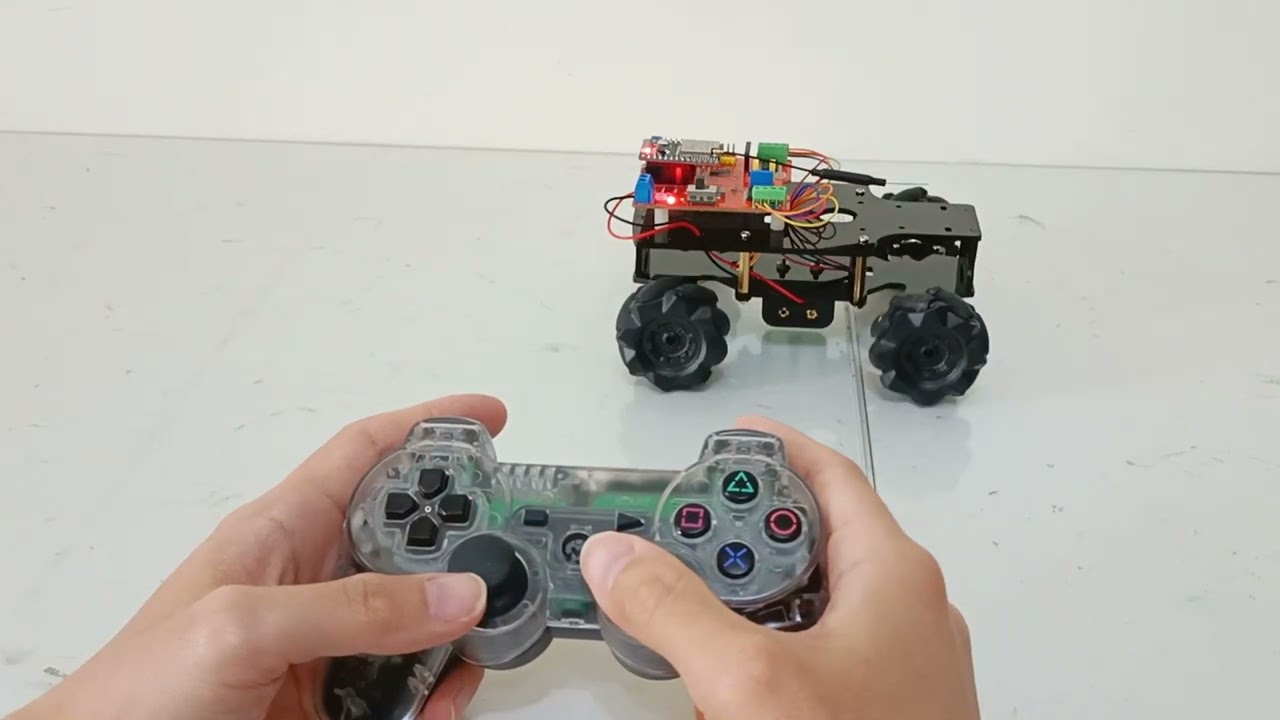

- 可獨立控制的 4 路電機，讓您輕鬆完成 Mecanum 麥輪車。
- 可獨立供電的 8 路舵機，除了支援微型 SG90/MG90S 舵機，也支援標準的 MG995/MG996 舵機，可實作多足機器人、人形機器人。
- 使用 ESP32-CAM 的 WiFi 裝置和 OV2640 鏡頭模組，可開發 WiFi 鏡頭巡邏車。
- 可輸出即時訊息到 OLED 顯示器。
- 桌面氣象站。
